四象工业网关接入配置

描述：

四象工业网关是四象物联基于工业物联行业自主研发的一款硬件网关产品，硬件集成了6核2.0G高性能低功耗处理器、4G内存、32G固态存储芯片、多路RS485端口、RJ45以太网口、4G/5G三网通网络模块、LORA/ZIGBEE模块。

操作步骤

一、在云平台中创建一个边缘网关；

输入项：

产品归属：边缘网关

设备编码：必输（自定义，不可重复）

协议类型：mqtt

节点类型：网关（备注：当节点类型选择为“网关”后，页面右边会出现“网关类型”的选择下拉框）

网关类型：边缘计算

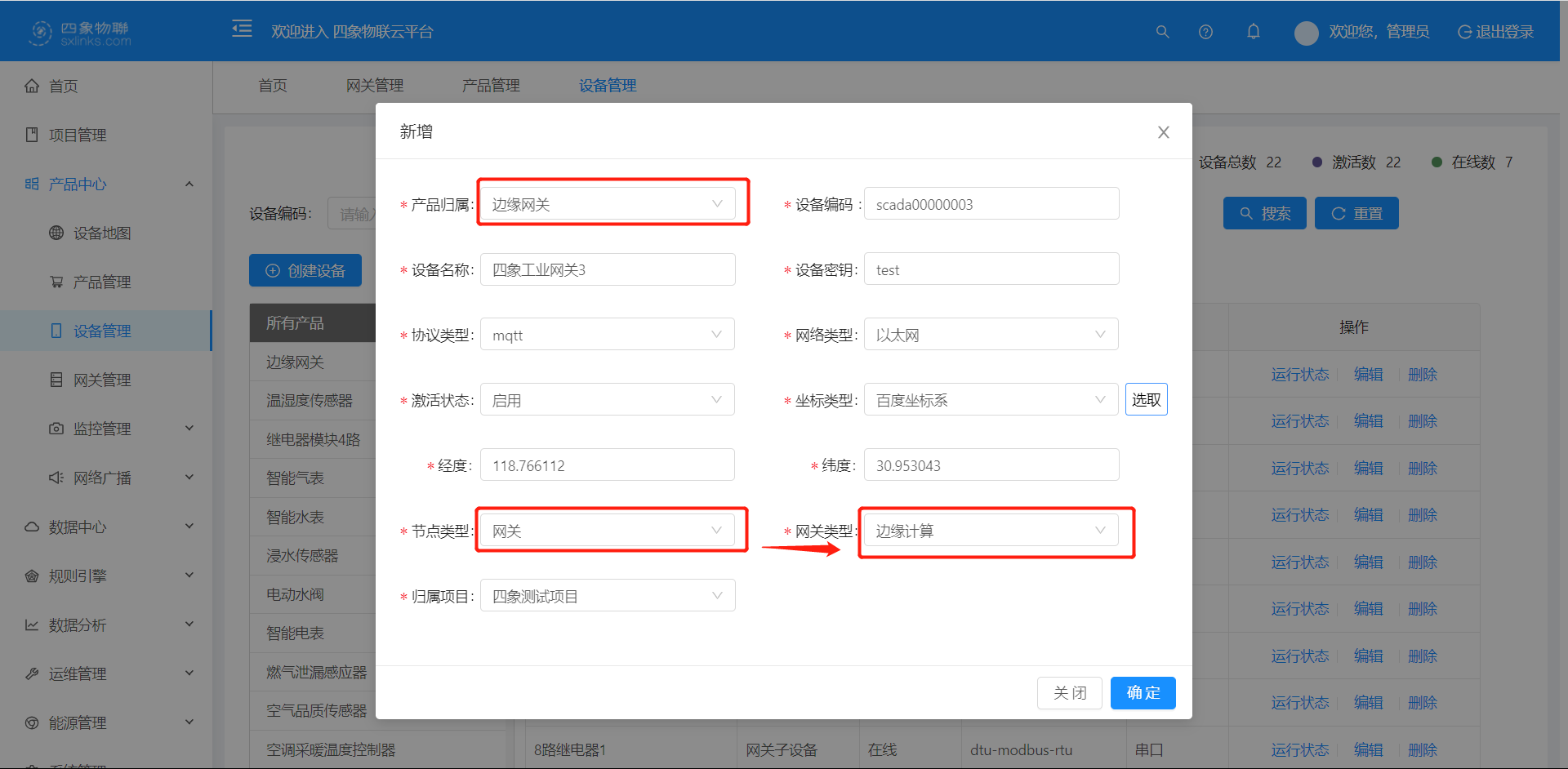

创建硬件网关

硬件网关创建页面

二、配置硬件使用；

  1. 将usb转换模块 插入到机身靠左侧的usb接口上;

  2. 将usb转换模块的A、B两端与rs485的设备的A、B两端相连接;

  3. 找一台无线路由器，将wifi热点名称更改为sxlinks.com ,wifi密码设置为3328350766@qq.com , 将路由器的dhcp地址更改为192.168.0.1,重启路由器;再将四象工业网关硬件通电即可开机，等待2分钟后，网关会自动连接到该wifi热点，网关本身IP为192.168.0.245;若是通过网线接入的方式，网关访问ip则为192.168.0.145/1.145 。可通过http://192.168.0.245:6836 访问网关管理界面；

  4. 登录四象物联云平台(http://cloud.sxlinks.com),使用用户帐号密码登录，新建“网关设备”，输入“四象工业网关”的序列号，及mqtt用户，mqtt密码；

  5. 登录工业网关管理平台(http://192.168.0.245:6836)，进入左边菜单“产品中心”-“系统信息”，设置mqtt服务器地址、mqtt端口、用户、密码，等2分钟后重启网关；再进入左边菜单“产品中心”-“设备管理”，添加设备信息；再查看“设备实时数据”，有没有出现实时数据，网关会实时将设备物模型数据上传到云平台。

四象工业网关业务架构图

四象工业网关业务架构图
