行业挑战

  • 智能楼宇中采用的各种系统为封闭式系统，各系统彼此独立，不能彼此联动进而支持智能决策
  • 各系统独立维护，维护成本高
  • 楼宇间数据无分享，无法支撑大数据分析

方案介绍

四象智能楼宇解决方案由 安装 四象scada 的边缘计算硬件网关（如SxScada007）和众多生态合作伙伴硬件共同打造。

方案价值

全面感知

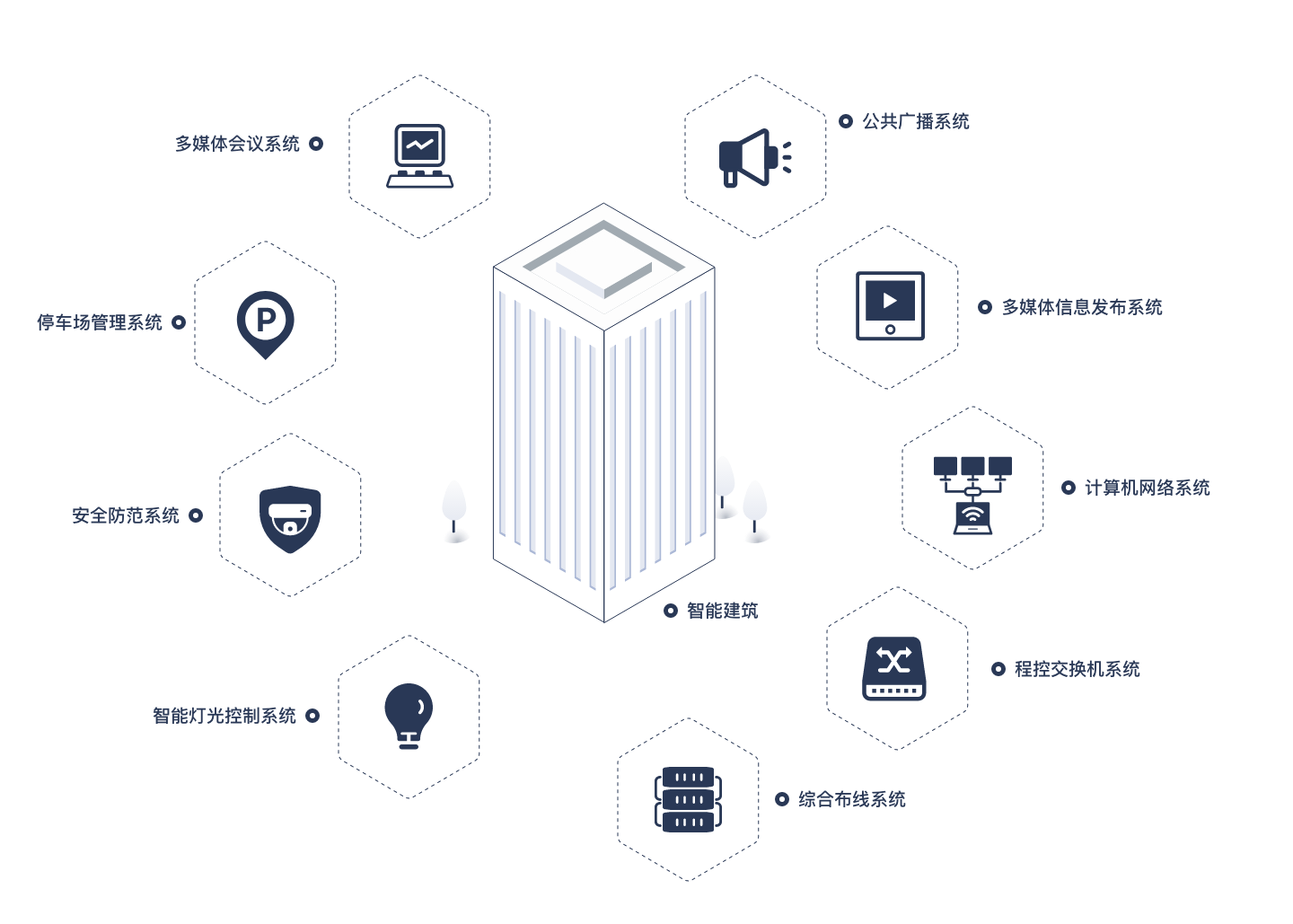

覆盖楼宇自控、消防、安防、能源、梯控、停车、照明、门禁等众多系统，实时获取点位状态、报警、故障等信息，图形化展示，保障建筑安全健康。

统一管理

采集汇聚全量数据并进行融合分析，提炼有价值的核心指标，建筑管理者无需登录各子系统，提高运营管理效率，即一平台、一账号、一入口。

互联互通

解决传统智能化集成系统隔离、数据孤岛、数据分散、联动扩展性差等困难，采用可编排思路打通各系统，实现跨系统联动，丰富建筑业态场景。

持续性优化

充分捕捉用户的使用习惯数据，形成应用场景闭环。在数据的支持下持续优化提升，为楼宇业主用户提供更舒适的环境和服务。

方案优势

高效集成

IBOS 基于 IoTOS 打造，继承了它强大的接入集成能力，再配合 四象scada，对于传统和新型的建筑智能化系统均有极强的适配能力。

动态可配

针对智能楼宇项目需求的特异性，IBOS 内置大量可配置点，包括编码转换、页面布局、用户权限、场景联动等功能，大大提高实施效率。

开放兼容

IBOS 既以 REST、MQTT Topic 等方式对外开放共享其核心能力，也提供 OAuth2.0、轻页面等机制欢迎第三方入驻提供服务。

方案架构

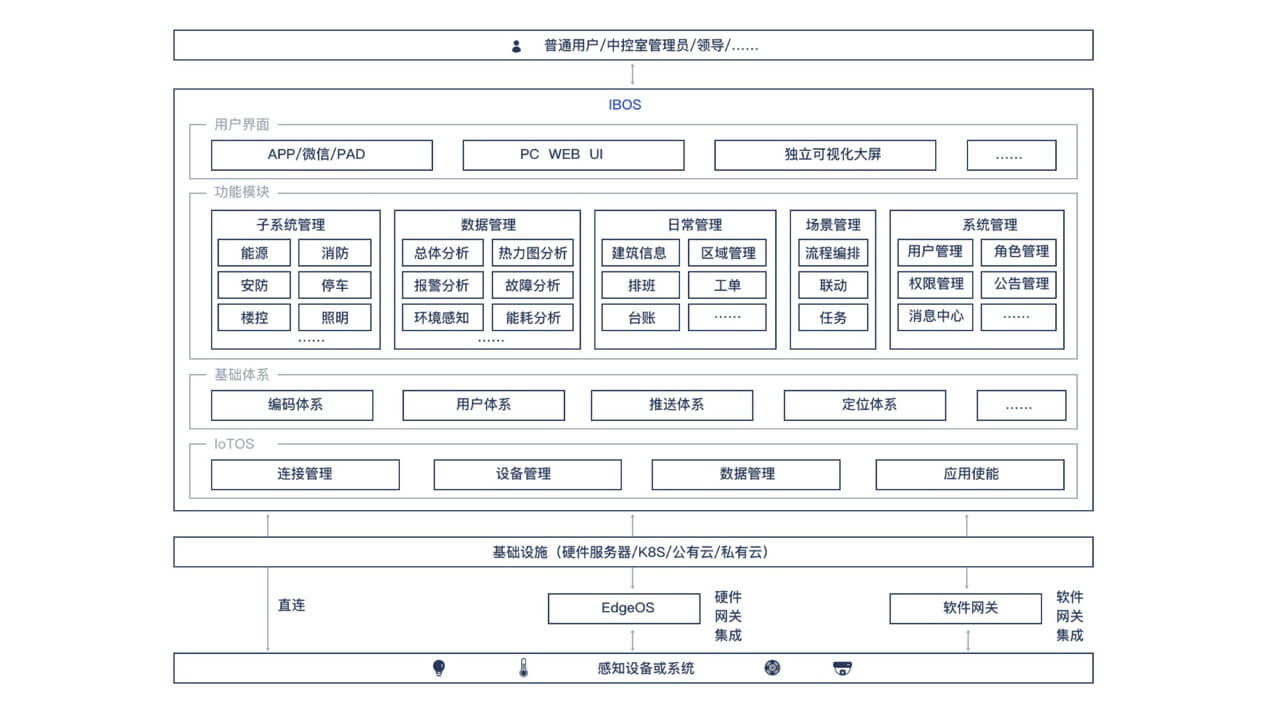

基于 IBOS 和边缘计算物联网关，提供丰富的物联接口，适配楼宇的多样化接入场景，为消防、能源、楼宇自控、电梯、安防、HVAC（供热、通风及空气调节）等子系统提供统一接入和管理方案，打破各独立系统间的壁垒，统一互联，高效运营。

部分功能模块

消防系统

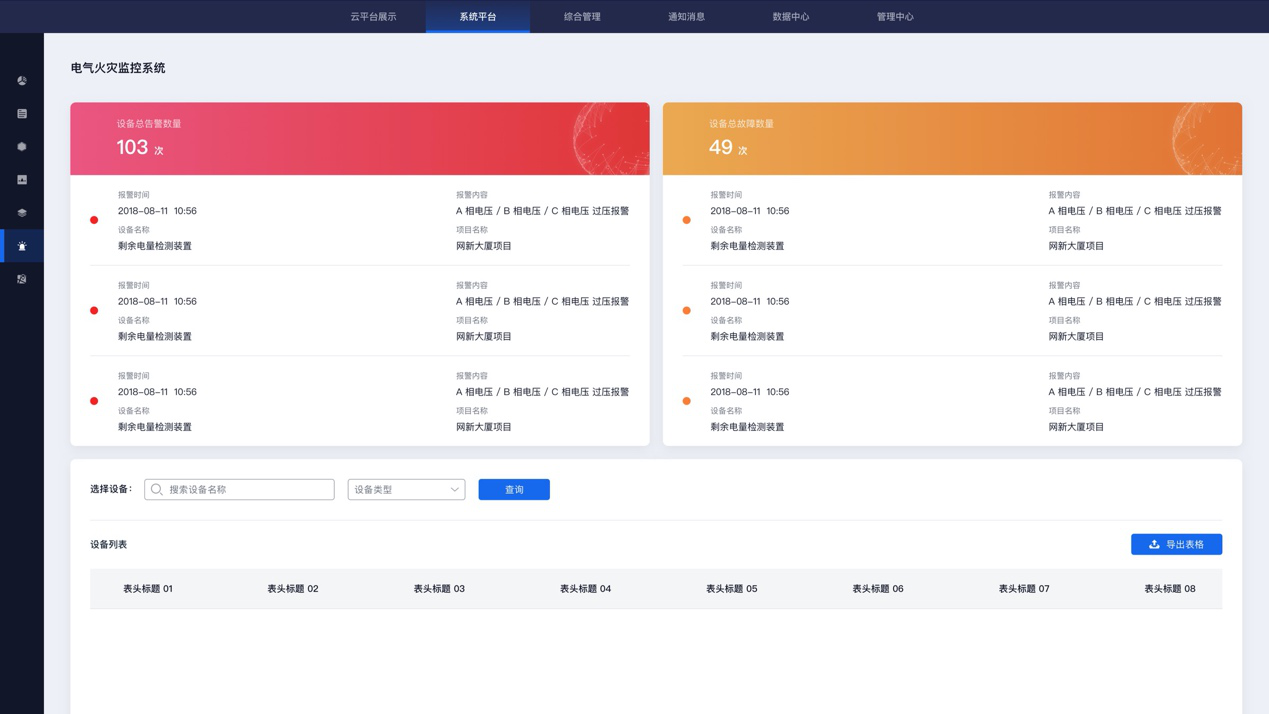

消防报警系统通过用户信息传输装置，将报警主机与其他子系统相连，并通过该主机接入平台进行系统联接，将所有设备运行情况发送到平台。消防系统监控模块的主要功能包括：

1、 传统消防设施管理:

一般建筑都安装传统消防设备，并通过消防报警主机连接到消控室。

  • 消防报警主机：在线情况、离线报警、报警持续时间
  • 各消防子系统：烟感、温感、手报、消火栓按钮、水流指示器、信号蝶阀等消防设备的报警信息、报警持续时间、事件报警、事件报警持续时间

2、 新型消防设施管理

随着2017年智慧消防的兴起，部分建筑开始安装新型消防设备，如NB-IoT 烟感、2/4G 智慧用电、LoRa 消防水监控等。消防系统监控模块也同时具备监控新型消防设施的能力，实时接收报警、故障等信息，亦能根据长期数据分析得出消防设施健康性报告。

能源计量系统

能源计量系统由三个子系统组成，分别由变配电系统、住户计费系统（水表、电表、能量表）、楼层电表系统组成。通过Modbus RTU协议采集能源计量数据。

能源计量系统主要监视：

  • 电表各相电压、各相电流、有功功率、有功电能
  • 变配电电表各相电压、各相电流、有功功率、有功电能、功率因数
楼宇自控系统

楼宇自控系统主要监视：

  • 新风机组：送风机运行状态、送风温度、新风温度、送风机故障报警、中效过滤网报警、初效过滤网报警、风机频率反馈
  • 空调机组：新风温度、送风机运行状态、风机频率反馈、送风温度、回风机运行状态、回风温度等
  • 送排风机：风机运行状态、风机故障报警
  • 集水井：污水泵状态、污水泵故障报警、高液位报警

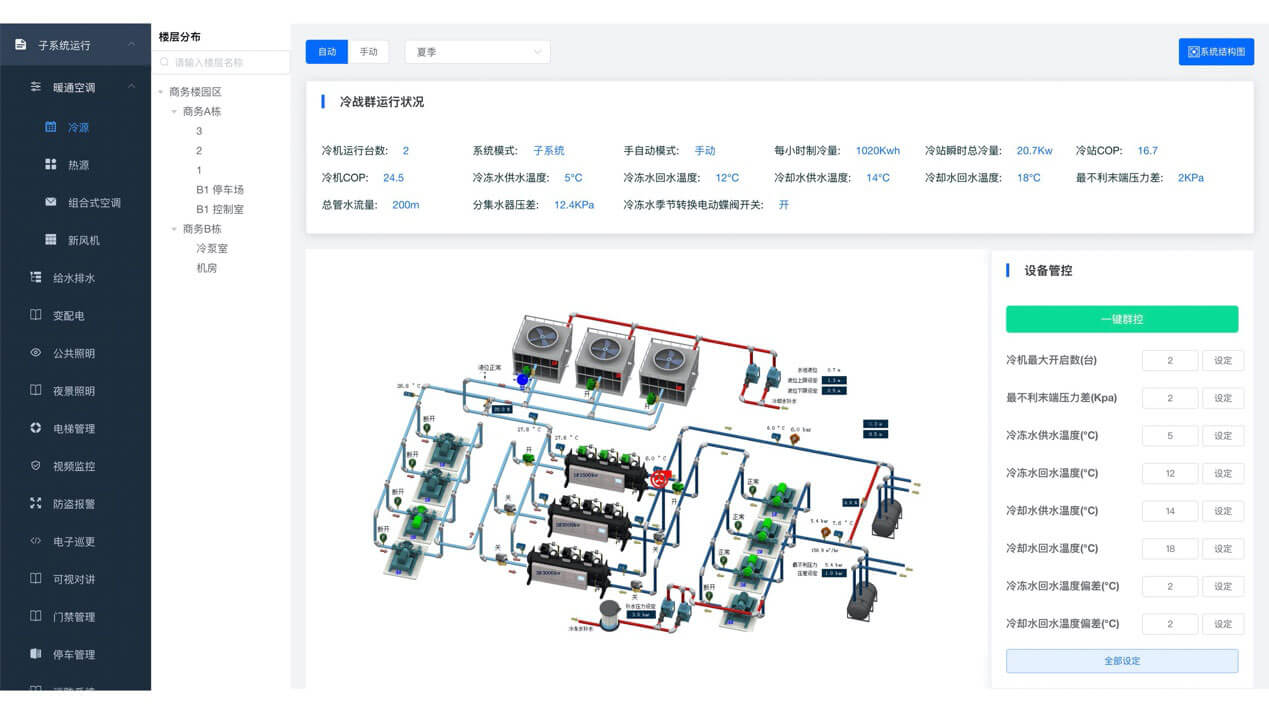

  • 冷热源：水管温度，泵运行状态、故障及频率反馈，冷量表读数、热量表读数
  • 其他子系统
电梯系统

电梯系统通过控制柜内配置通信卡，根据通信协议，将电梯信息接入平台。每幢楼的电梯通过RS485接口接入各塔楼屋顶层电梯机房配置箱。

电梯系统主要监控：电梯检修运行状态和电梯故障状态

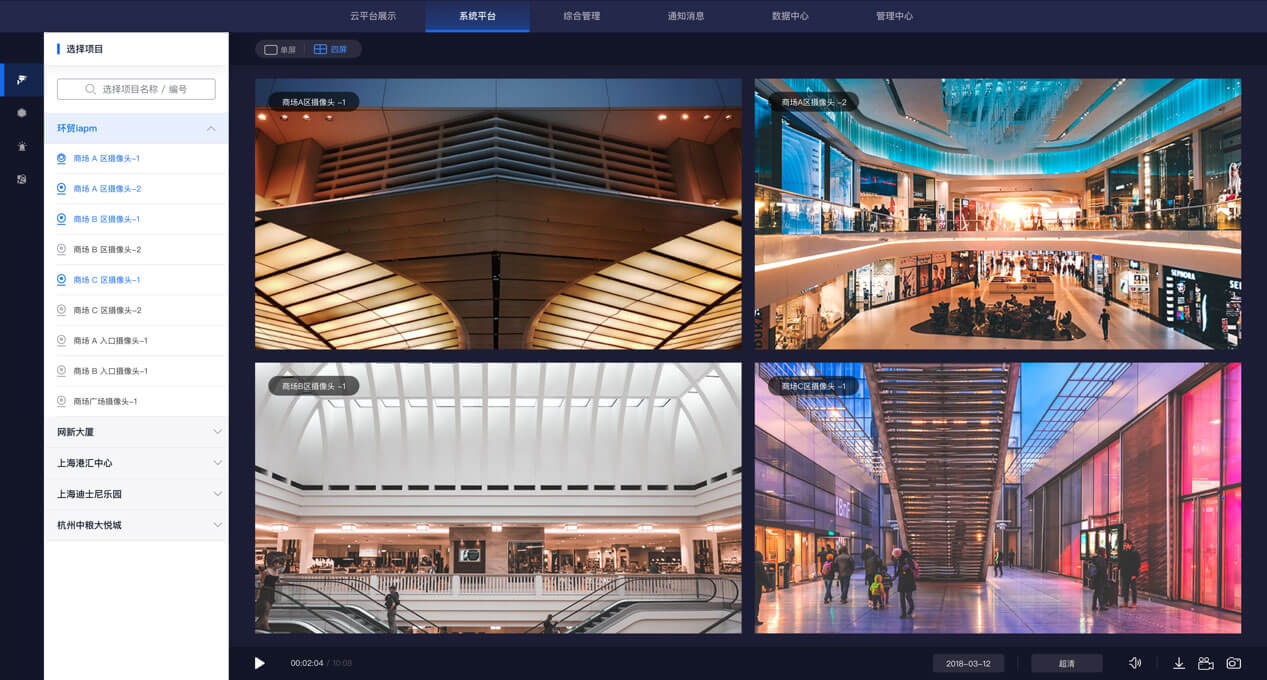

安防监控系统

通过视频监控主机提供监控系统的 SDK 读取相关数据。系统按需进行单独开发系统接口，接入平台。

安防监控系统主要监视：摄像机、服务器、存储设备在线状态，离线报警及报警持续时间。

其他建筑系统

其他建筑子系统在此不再赘述，我们将根据项目具体需求提供解决方案。

编码体系

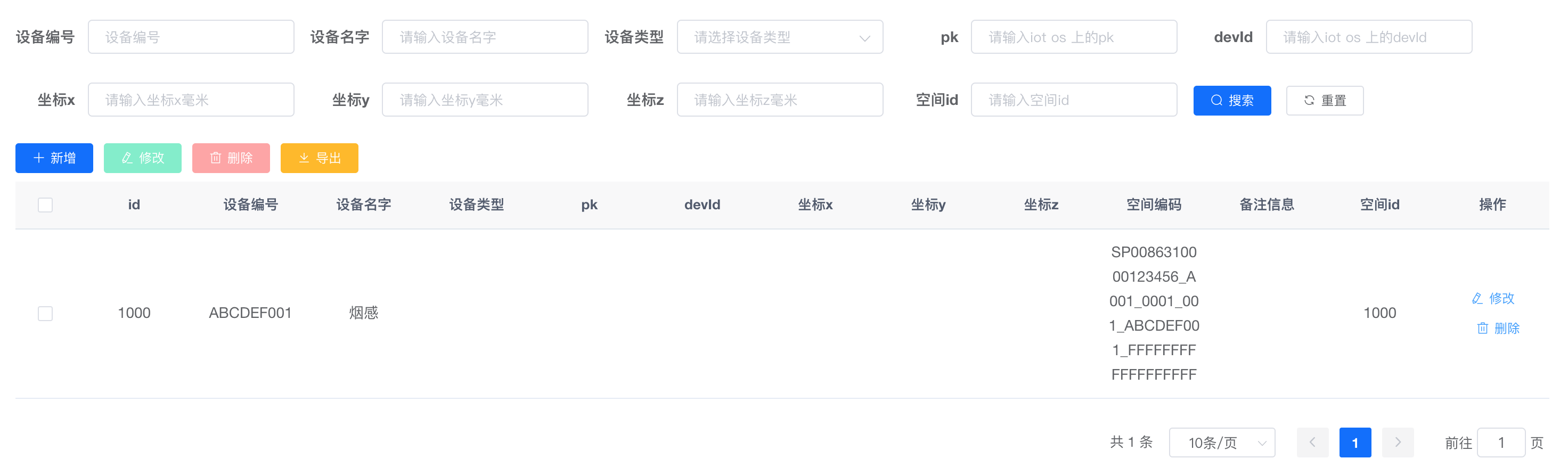

编码体系包括：品类编码、设备编码、空间编码。

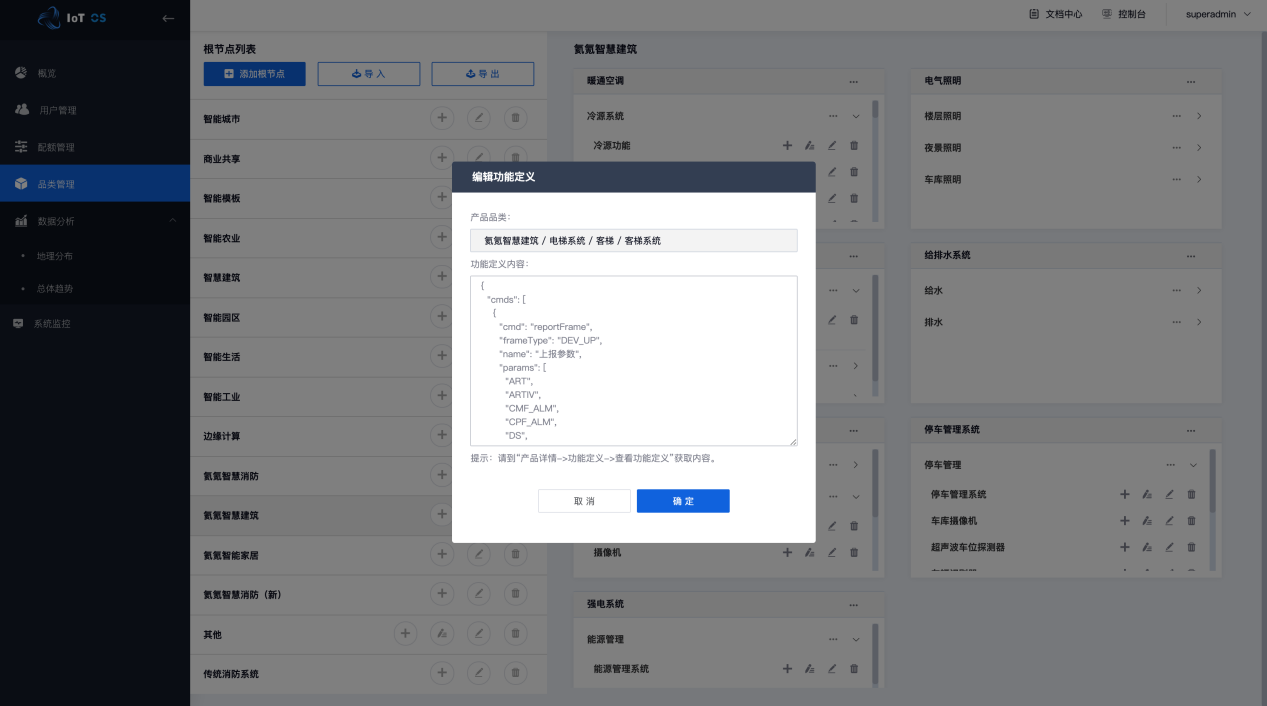

IBOS 基于 IoTOS 打造，IoTOS 内置了建筑领域专业全量物模型，对上百种设备品类进行了数字化抽象映射。按照相关国家标准和一定原则对每一种品类进行了编码，同时对该品类的全量属性亦进行了编码。

同时 IBOS 对空间编码标准化、统一化，助力建筑规范化实施。
